FOCUS AREA 01
중점 1비전통오일 친환경·고수율 회수 및
순환시스템 기술 개발
VISION
오일샌드 회수 기술 자립화
비전통오일 생산플랜트 상류 부문 진출 기반 확보에 기여
RESEARCH GOAL
온실가스 배출저감과 회수율 증진
친환경·고수율 열공법 및 유동·순환 설비 자립기술 실증 개발
TECHNOLOGY SYSTEM
네 가지 구성기술을 하나의 회수 시스템으로
- 01하이브리드 열공법 및 운영 제어기술 개발열공법 및 운영제어 기술
- 02웰패드 시스템·생산유체 수집분리기술 개발웰패드·시험분리 기술
- 03모듈형 증기 생산 및 지하주입 설비기술 개발증기생산 및 주입기술
- 04모듈형 복합 열캐리어 가압 스테이션 기술 개발복합 열캐리어 기술
FINAL OUTCOMES
최종 성과 목표
하이브리드 열공법
- 비투멘 회수 증대
- 증기량 감소
- 에너지 절감
회수·그룹분리
- 생산유체 안정 분리
- 효율적 운전
- 시스템 안정성
주입·유동성 향상
- 증기 생산·주입
- 비투멘 유동성 증대
- 수율·에너지 효율 증가
웰패드 시스템 통합
- 상용급 통합 시스템
- 웰 및 기능장치 탑재
- 수명·비용 최적화
TARGET MARKET기술 적용의 세 주체
기술사
엔지니어링사
제작사
STRATEGY & DIRECTION
추진 전략과 방향
STRATEGY 01
핵심설계 역량제고

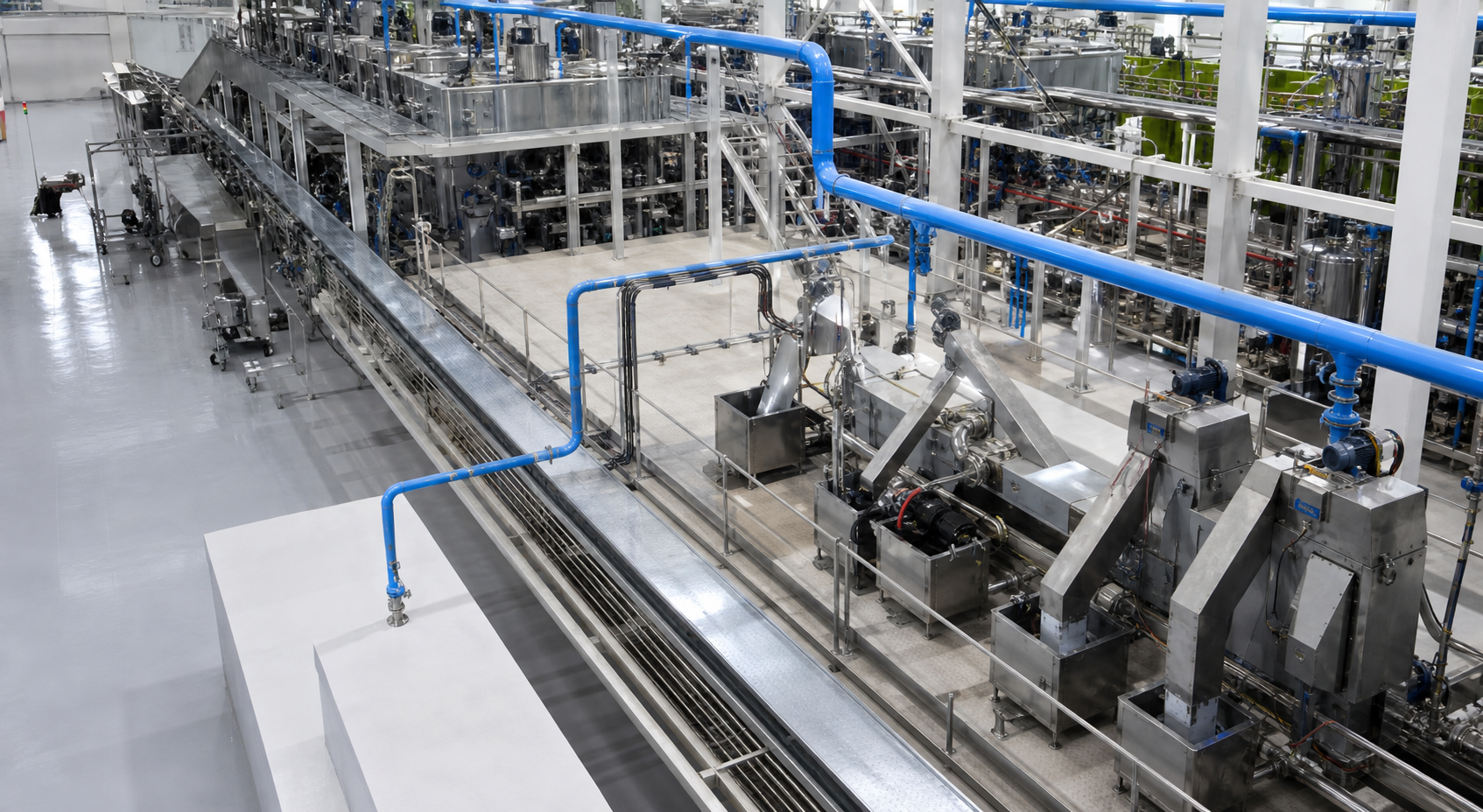

STRATEGY 02
기존성과 연계추진
STRATEGY 03
기술의 완성도 제고

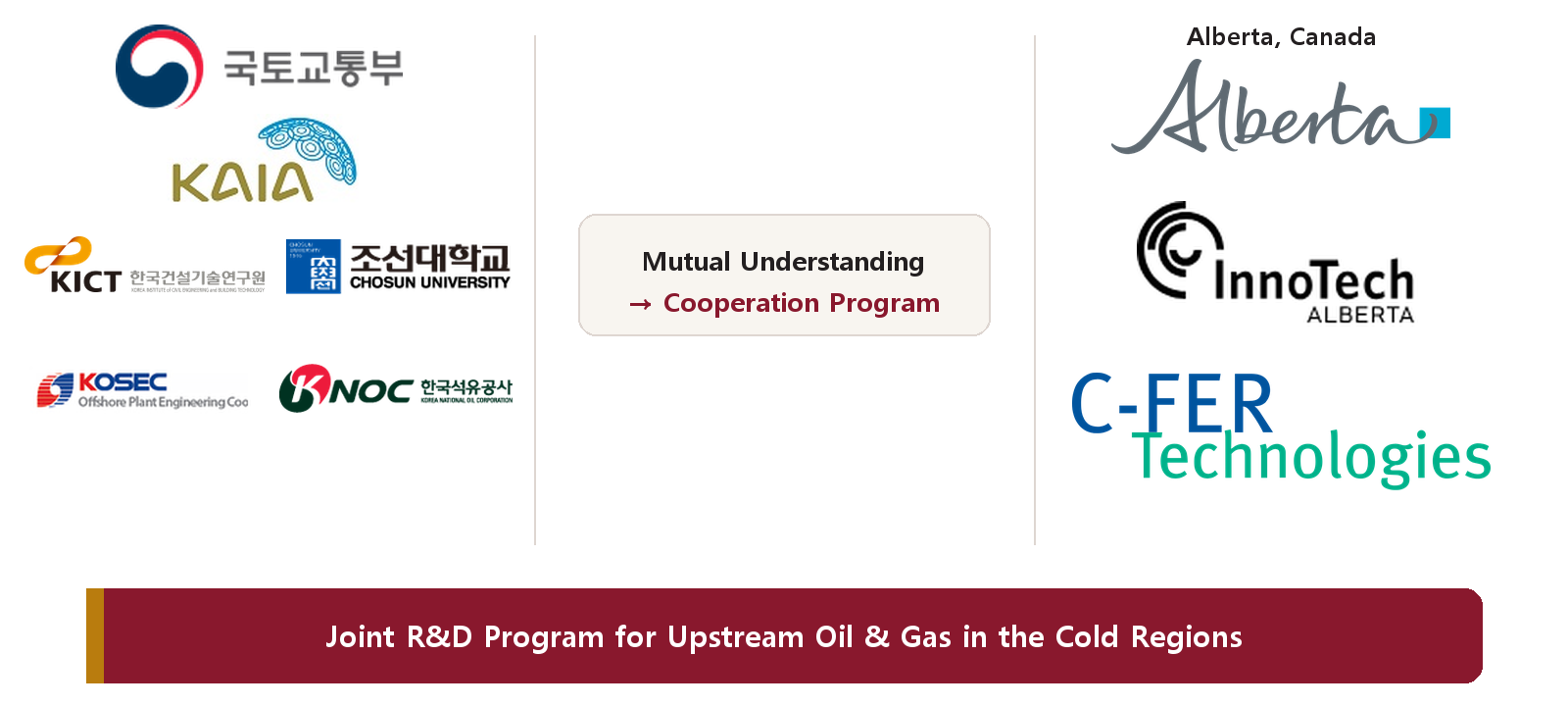

STRATEGY 04
국내외 네트워크 활용
STRATEGY 05
실용화·사업화 촉진
ACTIVITIES & PERFORMANCE
연구 활동 및 성과

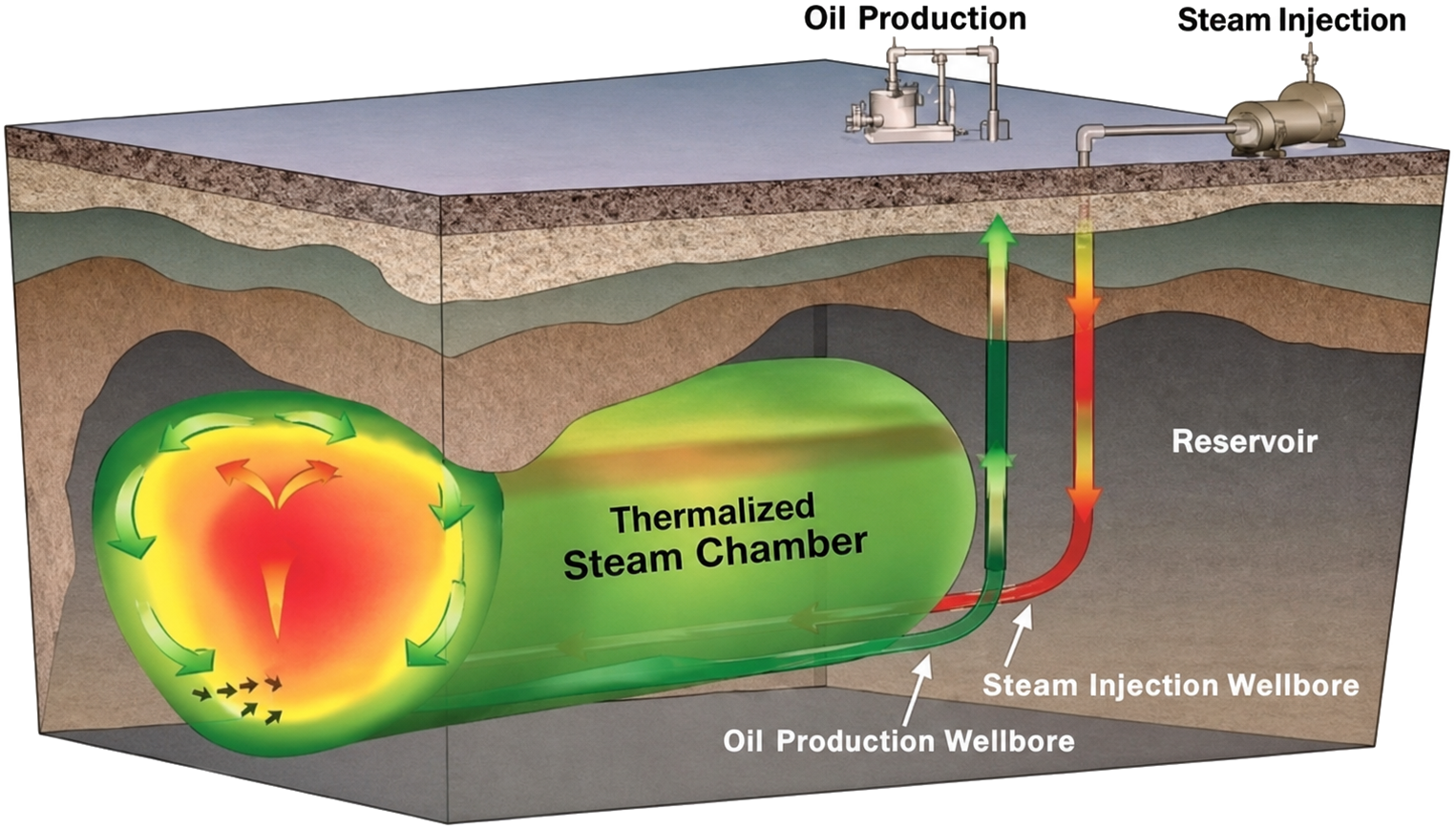

열공법 및 운영제어 기술
비투멘 회수
- 비전통오일 회수율 62% 이상
- CSOR 2.9 이하
- 용매사용 비율 5vol% 이하
웰패드·시험분리 기술
생산유체 그룹분리
- 생산유체 분리성능 API 23
- 열전도율 0.006 W/m·℃
- AER Directive 17

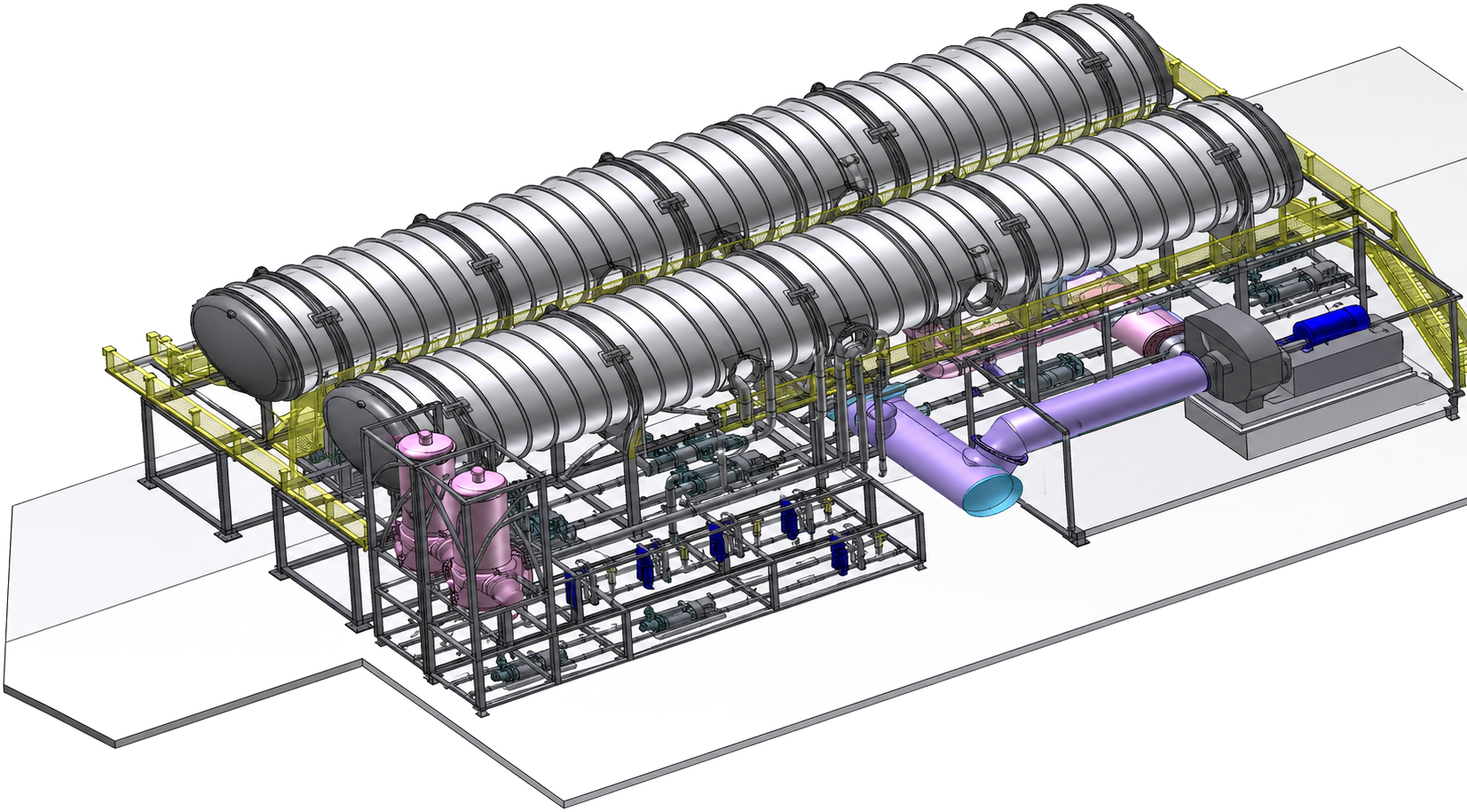

증기생산 및 주입기술
생산가스 주입·유동성
- 증기품질·순도 100%
- 연소기 기화율 95% 이상
- 가압성능규격 API 610
복합 열캐리어 기술

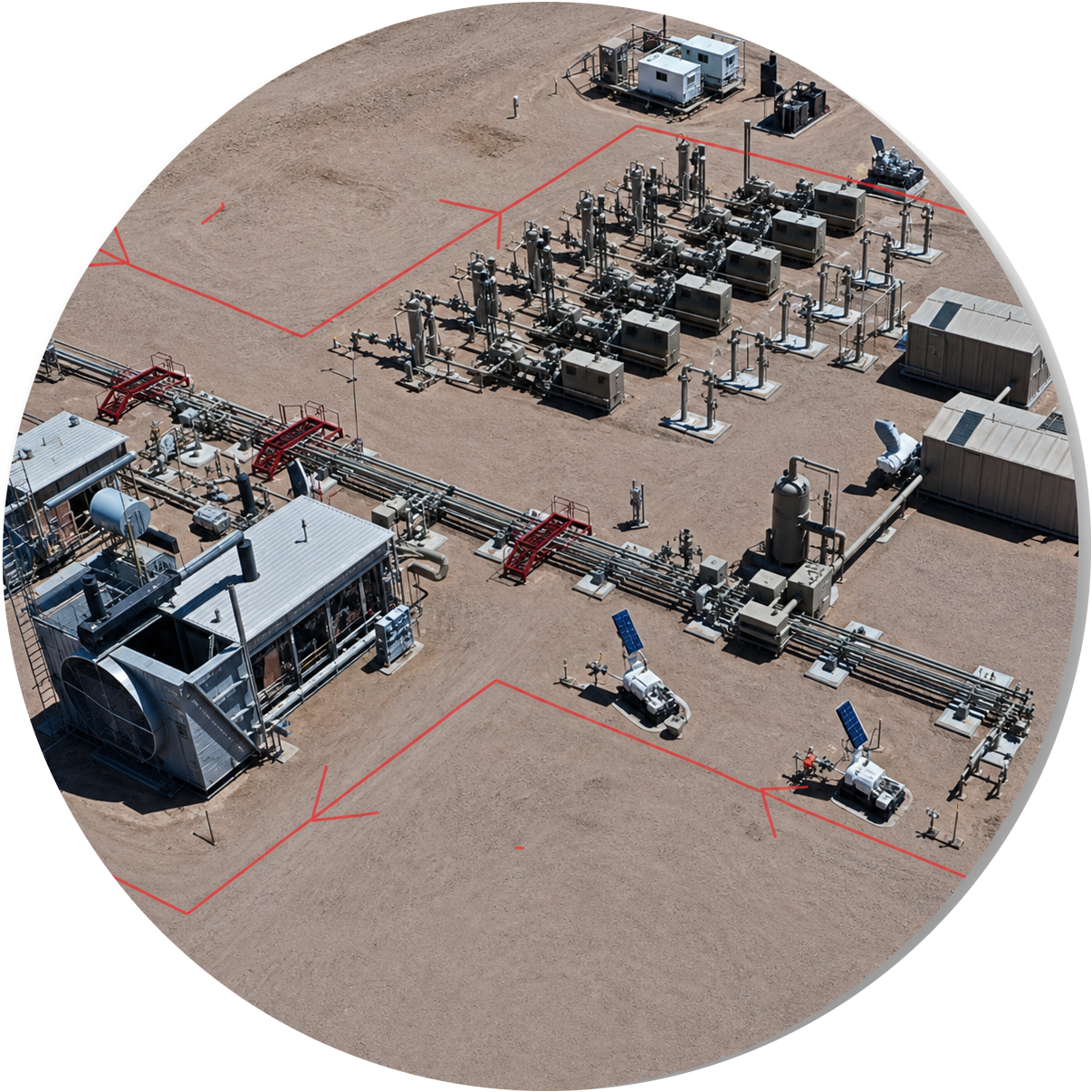

상용급 웰패드 시스템
- 처리용량 8,400 bpd/pad
- 통합 가용도 95% 이상
- 수명주기 15년 이상
AS-IS / TO-BE
기존 기술에서 목표 기술로
AS-IS
- SAGD 공법 활용 비전통오일 회수율 50%
- CSOR 3.5
TO-BE
- ES-SAGD 공법 활용 비전통오일 회수율 62% 이상
- CSOR 2.9 이하
AS-IS
- 원격지에서 기능 설비 분산 시공
- 웰패드 시스템 마모·부식성, 생산관 열손실 발생
TO-BE
- 웰패드 시스템 적용으로 모듈화 집중 설치
- 생산관 열손실 방지 기술 개발
AS-IS
- 고온·고압 고순도 증기 생산·공급
- API 610, 품질·순도 95%
TO-BE
- 고순도 증기 생산 및 생산촉진 가스 가압·공급
- API 610, 품질·순도 100%, 공급 온도 314℃
AS-IS
- 상용 SAGD 공법의 에너지 소비 저감과 회수율 증진 필요
- 기술수준 75%, TRL 4
- 복합열캐리어 연소기 기화율 없음
TO-BE
- 연소환경에 급수를 직접 분사해 연소가스 혼합물을 동시 주입
- 기술수준 95%, TRL 8
- 복합열캐리어 연소기 기화율 95%
